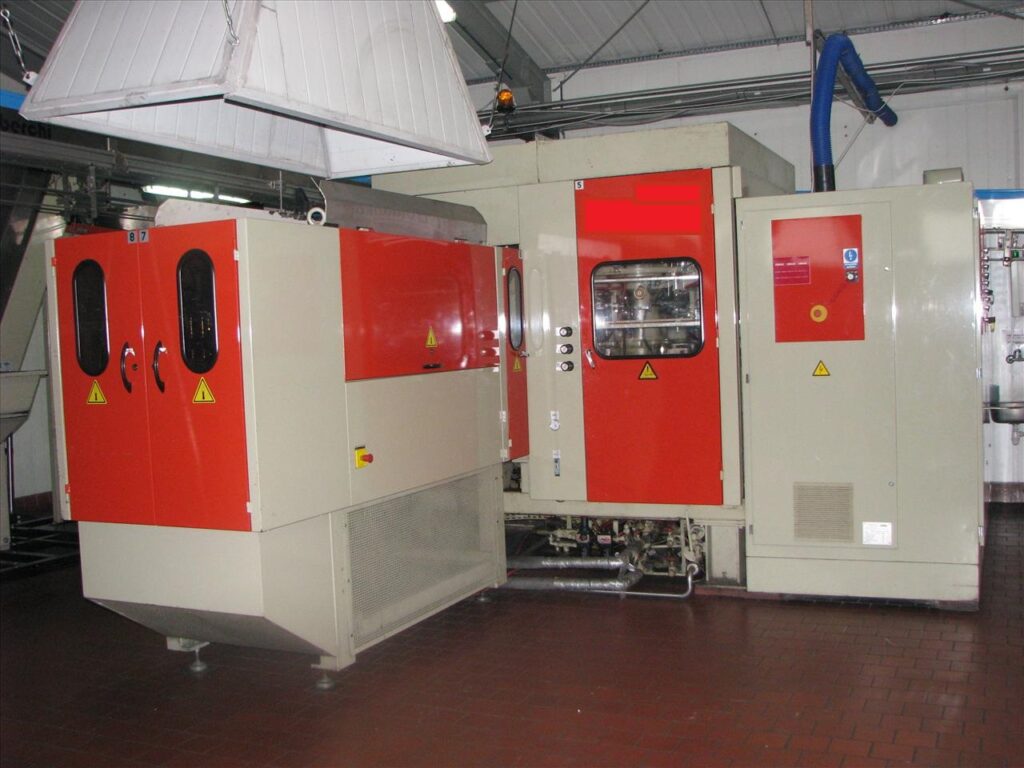

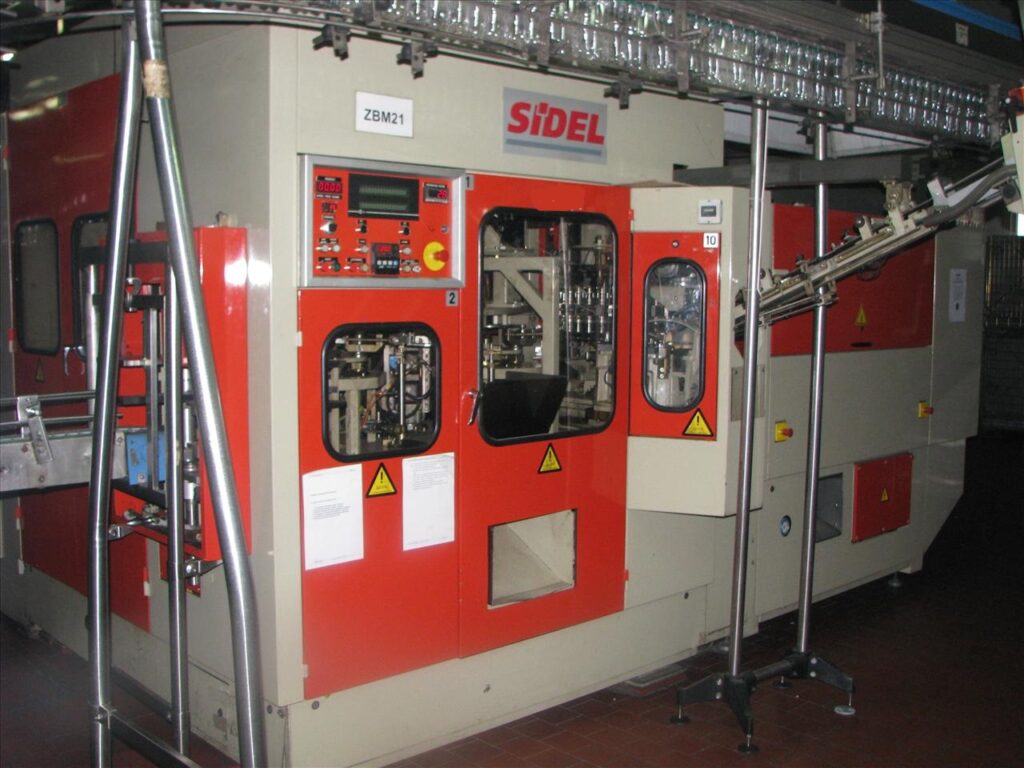

Wydmuchiwarka butelek pet SIDEL, model: SBO 4/6, seria 1
Używana wydmuchiwarka butelek pet produkcji firmy SIDEL, model: SBO 4/6, seria 1. Rok budowy 1997, wydajność 4800 butelek/h, wymiary: 5100mm x 7700mm x 3300mm
INFORMACJE OGÓLNE
SBO 4/6 ma 4 formy i 6 modułów grzewczych. Może produkować do 4800 butelek na godzinę w szerokim zakresie rozmiarów i stylów butelek od 0,25 do 5 litrów.
Dwuetapowe formowarki rozdmuchowe Sidel ^PET wymagają dostarczenia do maszyny wcześniej wyprodukowanych preform. Oddzielenie procesów produkcji butelek i preform umożliwia optymalizację produkcji, zapewnia większą elastyczność obsługi i użytkowania oraz zapewnia wyższe wskaźniki produkcji i wydajność.
MAKSYMALNE WYMIARY PREFORM
Wysokość szyjki 9 – 41 mm (mierzona od spodu pierścienia podporowego)
Minimalna średnica wewnętrzna szyjki 19 mm
Maksymalna średnica zewnętrzna szyjki 40 mm
Średnica pierścienia podporowego preform 29 – 51 mm
Maksymalna długość preform 210 mm
MAKSYMALNE WYMIARY BUTELKI
Maksymalna średnica butelki 165 mm
Maksymalna wysokość butelki 380 mm
Pojemność butelki 0,25 – 5 litrów
ŚREDNIA WAGA PREFORM (płyny niegazowane i gazowane)
Butelka 0,25 litra 14-20 gramów
Butelka 0,50 litra 20-33 gramów
Butelka 1,00 litra 26-40 gramów
Butelka 1,50 litra 35-51 gramów
Butelka 2,00 litra 44-58 gramów
Butelka 3,00 litra 68-84 gramów
4,00 litrowa butelka 95-110 gramów
5,00 litrowa butelka 120-140 gramów
SPECYFIKACJE SBO 4/6:
KOŁO DMUCHOWE
Wysokość 2,75 metra
Liczba form 4
Siła zamykania 10 ton
Wysokość przedmiotu (pod szyjką) na wyjściu około 1,4 metra
Moc silnika napędu DC maszyny 4 KW
KLIMATYZACJA CIEPLNA
Wysokość 2 metry
Liczba jednostek grzewczych pieca 6
Liczba stref grzewczych na jednostkę 8
Maksymalna moc 96 KW
ZUŻYCIE ENERGII ELEKTRYCZNEJ
Maksymalna moc dostarczona 132 KW
Średnie zużycie 65-100 KW/godz. (różni się w zależności od produkowanej butelki)
SPRĘŻONE POWIETRZE
Moc dostarczona od 7 do 35 barów
Ciśnienie 7 bar
Przepływ 35-70 Nm3/godz. (różni się w zależności od produkowanej butelki)
Ciśnienie nadmuchu – baza szampana do 25 bar
Przepływ nadmuchu – baza szampana 80-360 Nm3/godz.
Ciśnienie nadmuchu – baza płatkowa do 35 bar
Przepływ nadmuchu – baza płatkowa 105-450 Nm3/godz.
SŁODZONA WODA
Temperatura 10-12 stopni Celsjusza
Ciśnienie 5-6 bar
Przepływ do 5 metrów sześciennych/godz.
Kcal do usunięcia SBO 4/4 do 10 000 Kcal/godz.
Kcal do usunięcia SBO 4/6 do 11 000 Kcal/godz.
WAGA
Koło dmuchawy z formami 7 ton
Jednostka do obróbki cieplnej 1,9 tony
Podajnik preform 0,65 tony
Szafa elektryczna zintegrowana z kołem dmuchawy
OGÓŁEM WYMIARY (wliczając dostęp do otwartej bramy itp.)
Długość bez podajnika preform 5,3 metra (208 cali)
Długość z podajnikiem preform 11,3 metra (445 cali)
Szerokość 5,6 metra (220 cali)
