Linia do produkcji korpusów czekoladowych
Używana linia do produkcji korpusów czekoladowych. Rok produkcji 2008.
W skład linii wchodzą:
- formierka korpusów CFA 3,
- mieszalnik dwuwstęgowy 250L,
- tunel wstępnego chłodzenia TCH-600,
- zbiornik w wykonaniu kwasoodpornym o pojemności 1000 litrów.
Dane techniczne poszczególnych urządzeń:

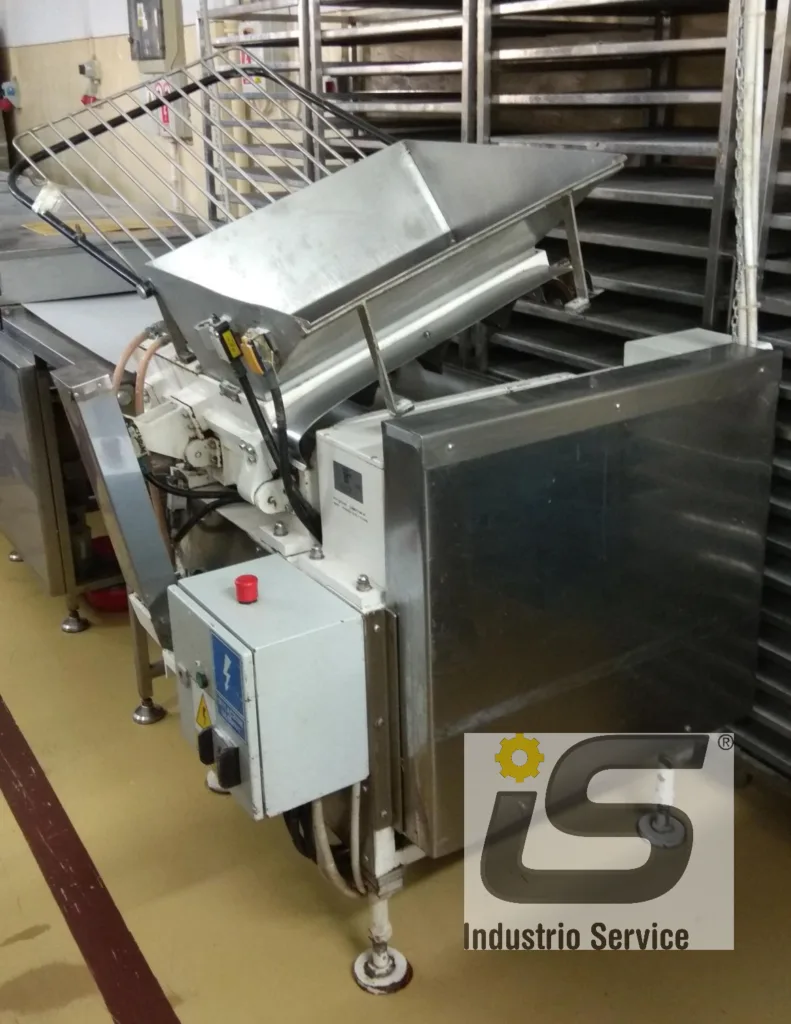

1) Formierka korpusów CFA 3:
- Wymiary gabarytowe:
Długość: 1200 mm,
Szerokość: 1000 mm,
Wysokość: 1090 mm,
Masa: 840 kg. - Dane techniczne:
Zasilanie: 400 V,
Napęd: silnik główny 2,2 kW, silnik podnoszenie 0,25 kW,
Moc silników: 2,45 kW,
Poziom hałasu: 65-68 decybeli. - Parametry:
Temperatura wody chłodzącej: 12-14 °C,
Zapotrzebowanie wody: w miarę potrzeb, z otwartym odpływem w czasie chłodzenia,
Obroty ślimaków: 2,50/10 obr/min,
Szerokość formowania: 600 mm,
Wydajność: 800-3500 kg/8h,
Czas jednego cyklu: proces ciągły.

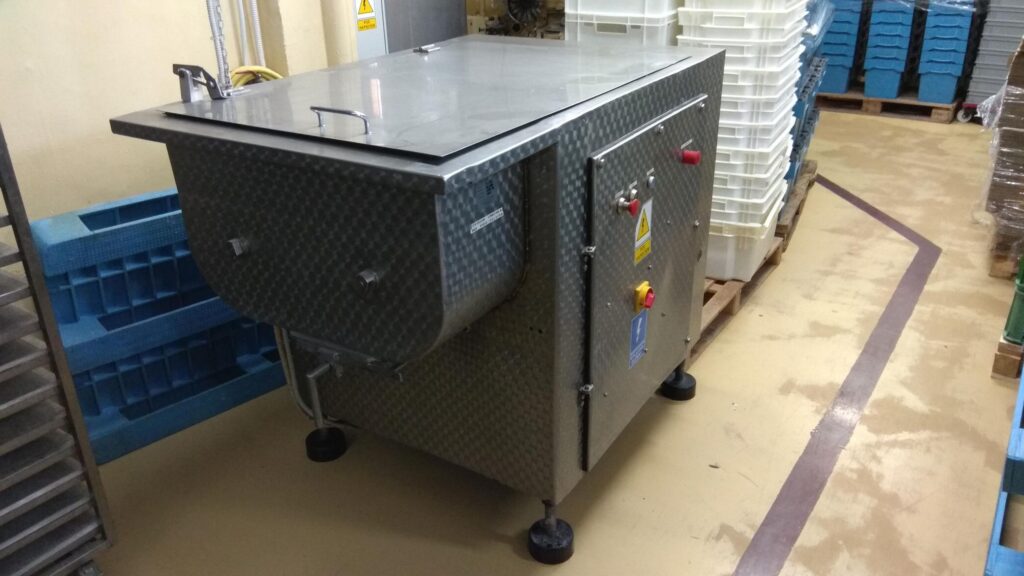

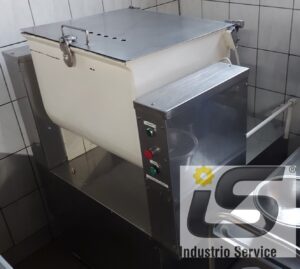

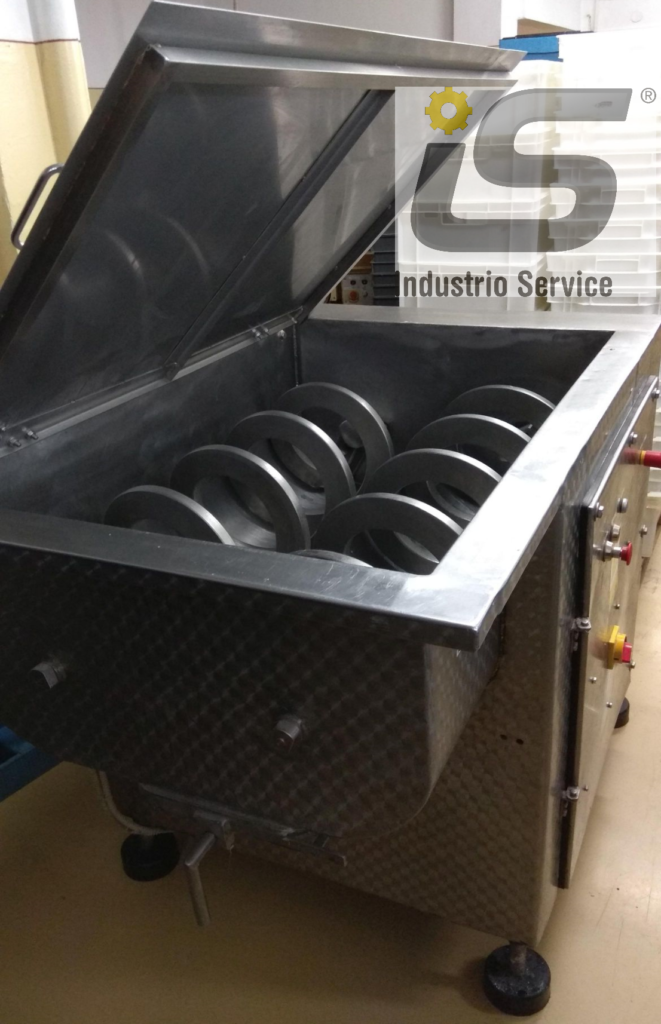

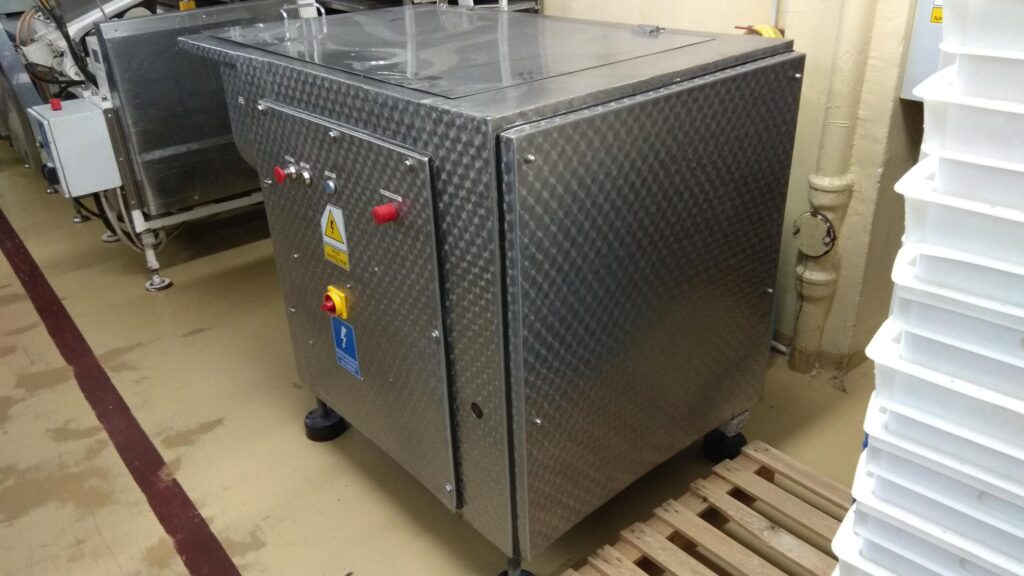

2) Mieszalnik dwuwstęgowy 250L:
- Wymiary gabarytowe:
Długość: 1480 mm,
Szerokość: 950 mm,
Wysokość: 1140 mm,
Masa netto: 650 kg. - Dane techniczne:
Zasilanie: 380V,
Moc zainstalowana: 5,5 kW,
Napęd: Silnik prądu zmiennego+ przekładnia zębata,
Częstotliwość: 50 Hz,
Pojemność robocza: 250 L,
Poziom hałasu: 75 decybeli.

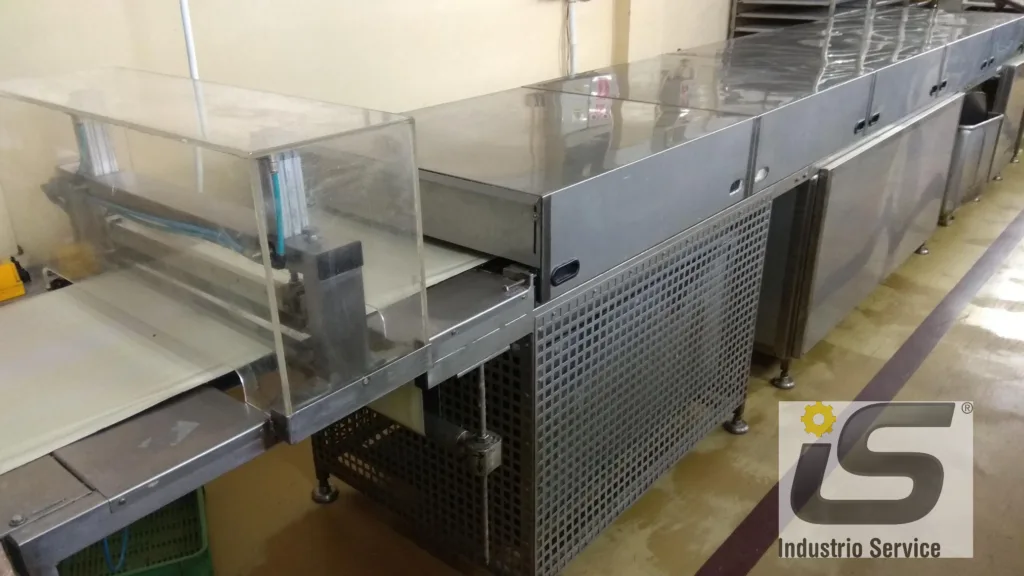

3) Tunel wstępnego chłodzenia TCH-600:
- Wymiary gabarytowe:
Długość całkowita tunelu: 6820 mm,
Dlugość cześci chłodniczej: 4750 mm,
Szerokość: 900 mm,
Wysokość maksymalna: 1090 mm -1240 mm,
Szerokość taśmy transportowej: 600 mm,
Wysokość taśmy transportowej od podłoża: 900-1050 mm,
Masa: 760 kg. - Parametry techniczno-eksploatacyjne:
Zasilanie: 230/400 V, 50 Hz,
Napęd: Silnik pradu zmiennego 0,5 kW regulowany falownikiem,
Zainstalowana moc: 10,0 kW,
Prędkość przesuwu taśmy: 0,5-3,0 m/min,
Ilosc agregatów chtodniczych: 1,
Moc chtednicza agregatów: 1x~5000 W,
Czynnik chłodniczy: R407C,
Poziom hałasu: decybeli 75,
Zapotrzebowanie powietrza: do 0,2 m³/h,
Cisnienie powietrza: max 0,6 MPa.

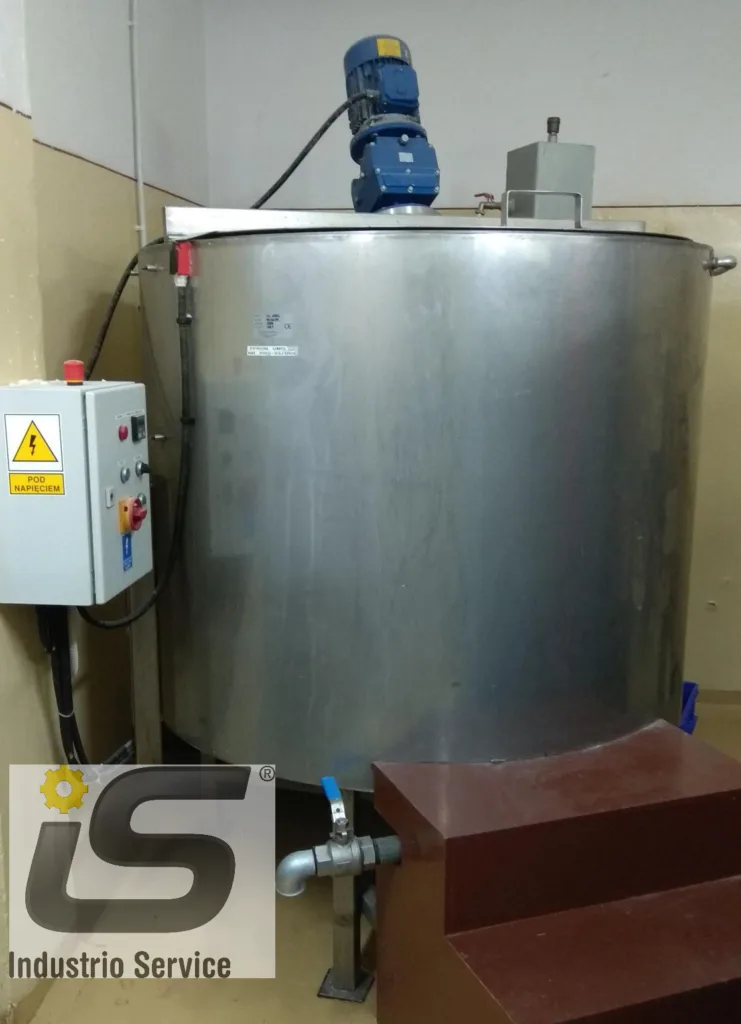

4) Zbiornik w wykonaniu kwasoodpornym o pojemności 1000 L:
- Wymiary gabarytowe:
Średnica: 1350 mm,
Wysokosc: 2150 mm,
Masa: 540 kg. - Dane techniczne:
Zasilanie: 400 V, 3 fazy t neutral + uziemienie,
Napęd: Silnik elektryczny z motoreduktorem MNHL25/2F ( FT 165), I=7,37,
Zainstalowana moc: 1,1 kW- silnik napędowy, 2 x 3 kW grzałki Razem maksymalny pobór mocy 7,1 k W,
Poziom hałasu: 68-70 decybeli. - Parametry:
Temperatura wody grzewczej: maksymalnie 50°C,
Zapotrzebowanie wody: do pełnego napełnienia płaszcza,
Obroty mieszadła: ok. 200 obr/min,
Pojemność całkowita: 1000 L.
